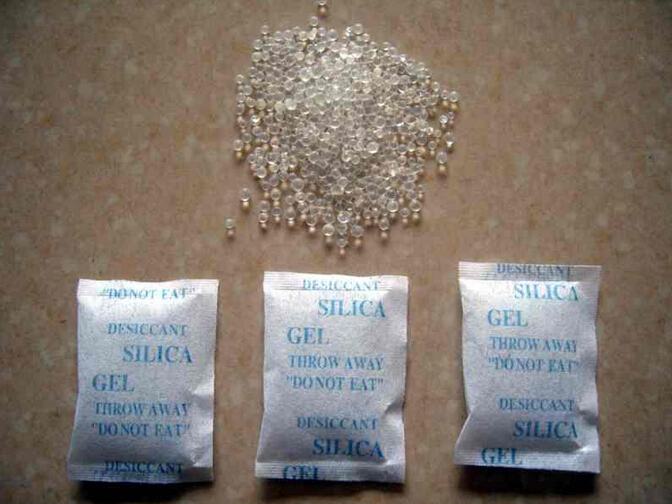

干燥剂在我们生活中经常用得到，那么硅胶干燥剂能重复利用吗？ 一、硅胶吸附水蒸汽后的再生 硅胶吸附水份后，可通过热脱附方式将水份除去，加热的方式有多种，如电热炉、烟道余热加热及热风干燥等。 脱附加热的温度控制在120-180℃为宜，对于蓝胶指示剂、变色硅胶、DL型蓝色硅胶则控制在100-120℃为宜。各种工业硅胶再生时的最高温度不应超过以下限度： 粗孔硅胶不得高于600℃；细孔硅胶不得高于200℃；蓝胶指示剂（或变色硅胶）不得高于120℃；硅铝胶不得高于350℃。再生后的硅胶，其水份一般控制在2％以下即可重新投入使用。
二、硅胶吸附有机杂质后的再生 1、焙烧法 对于粗孔硅胶，可放在焙烧炉内逐渐升温至500-600℃，约经6—8小时至胶粒呈白色或黄褐色即可。对细孔硅胶，焙烧温度不能超过200℃。 2、漂洗法 将硅胶在饱和水蒸汽中吸附达到饱和后放热水中浸泡漂洗，并可结合使用洗涤剂以除去废油或其它有机杂质，再经净水洗涤后烘干脱水。 3、溶剂冲洗法 根据硅胶吸附有机物种类，选用适当的溶剂将吸附在硅胶内的有机物溶出，然后将硅胶加热以脱除溶剂。 三、硅胶再生应注意的问题 1、烘干再生时应注意掌握逐渐提高温度，以免剧烈干燥引起胶粒炸裂，降低回收率。 2、对硅胶焙烧再生时，温度过高会引起硅胶孔结构的变化而明显降低其吸附效果，影响使用价值。对于蓝胶指示剂或变色硅胶，脱附再生的温度应不超过120℃，否则会因显色剂逐步氧化而失去显色作用。 3、经再生后的硅胶一般应过筛除去微细颗粒，以使颗粒均匀。 现在对于硅胶干燥剂的重复使用不仅能环保，还能节省很多的原料，避免了浪费的现象。
青岛金洋精细化工有限公司成立于1987年，前身为青岛海洋化工集团分厂，现已通过IS09001、ISO14001体系认证。公司主营产品：硅胶干燥剂等。硅胶干燥剂，请联系金洋化工！
|
